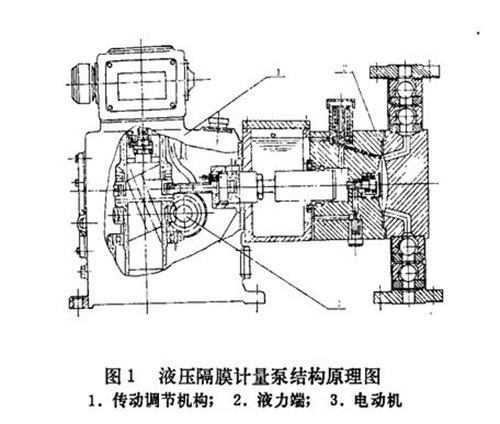

液壓隔膜計量泵由液力端、傳動調節機構和電動機三部分組成(見圖1)。傳動調節機構是由蝸輪蝸桿減速，通過曲柄連桿機構將電機的旋轉運動轉換成往復運動，柱塞行程長度的調節是通過旋轉手輪，使絲桿帶動N形軸產生軸向位移，從而改變曲柄的旋轉半徑來實現的，并由調量表指示。隔膜計量泵的傳動調節機構，通常與往塞計量泵的傳動調節機構通用。隔膜計量泵的液力端是由柱塞的往復運動，通過液壓油驅動隔膜來完成吸排介質。

液壓隔膜計量泵工作原理

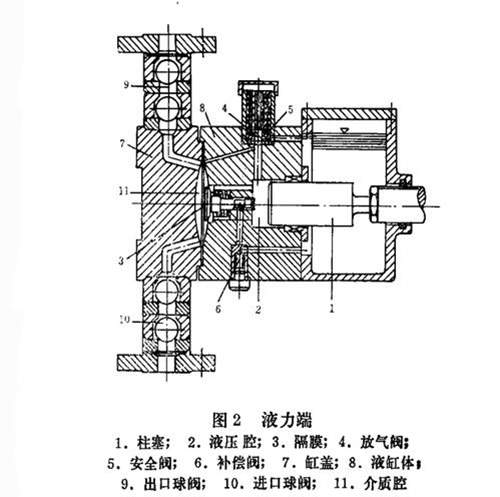

液壓式隔膜計量泵的液力端比較復雜，見圖2，它包括由液缸體、柱塞、填料密封、三閥(即補償閥、放氣閥、安全閥)組成的液壓腔，由缸蓋、進出口閥構成的介質腔和隔膜三部分。隔膜設置在中間，隔開液壓腔中的液壓油和介質腔中的被輸送介質，形成了以隔膜為主體的壓力平衡系統。

隔膜計量泵工作原理就是將柱塞的往復運動轉換成隔膜的凹凸撓曲變形的交遞運動，促使介質腔內的壓力產生變化，實現介質的吸入和排出。在此工作過程中，隔膜只能在兩曲面限制板組成的膜腔內起到壓力平衡和隔離液壓油的作用，隔膜自身不能運動。當往塞在吸入行程時，液壓油隨著柱塞的向后運動而填補了柱塞的空間，液壓腔內趨于負壓，此時隔膜隨液壓油的運動向液壓腔方向靠攏，以至后緊貼在后限制板上，隔膜就變成了凹曲面，使得介質腔內產生了真空，吸入球閥自動開啟，介質隨著壓差自動進人介質腔。當柱塞轉入排出行程時柱塞由后死點向前死點運動，液壓腔的壓力隨著上升。由于介質腔的壓力低，此時，隔膜向介質腔靠攏。介質腔內的壓力也隨之上升，介質在壓力下沖開排出閥，進入輸出管路，直至隔膜貼在前限制板為止。這一排出行程，隔膜由凹曲面變成了凸曲面。液壓式隔膜液力端就是如此反復交遞地運行，連續不斷地輸送介質。巴特計量泵：m.pengfeiwaji.com.cn
